380V 天井型エアクーラー

ENシリーズ天井型エアクーラー

2扇風機天井型エアクーラー

冷蔵部品天井型エアクーラー

起源の場所:

中国

ブランド名:

Kaideli

証明:

CE,ISO9001-2008

モデル番号:

連絡ください

引金を求めてください

製品の詳細

該当する業界:

ホテル、建築材料の店、機械類の修理工場、食糧及び飲料の工場、農場の、家の使用、小売り、食料品店、建築工事、食糧及び飲料の店

ショールームの場所:

ベトナム、フィリピン、メキシコ、タイ、カザフスタン、ナイジェリア、ウズベキスタン、タジキスタン

ビデオ出検:

提供された

機械試験報告書:

提供された

タイプ:

蒸発器

応用:

冷蔵部品

保証:

1年

冷媒:

R-22/404

材料:

銅

冷却能力:

20.4-156.8KW

高いtemperatre:

4.5mm

中温:

6.0mm

低温:

9mm

電圧:

220/380

ブランド:

カイデリ

テスト:

2.6Mpa

ファン:

軸

アフター保証サービス:

オンラインサポート

ローカルサービスの場所:

なし

マーケティングタイプ:

新製品2023

提供されるアフターサービス:

オンラインサポート

ポート:

ニンポー/上海/広州

コンディション:

新しい

色:

オプション (白,緑,黒)

ハイライト:

ENシリーズ天井型エアクーラー

2扇風機天井型エアクーラー

冷蔵部品天井型エアクーラー

支払いと配送条件

最小注文数量

1部分

価格

$100.00 - $1,700.00/sets

パッケージの詳細

木製箱のパッキング

受渡し時間

10-15幾日

支払条件

TT、LC、ウェスタン・ユニオン

供給の能力

2000セット/セット每の月

関連製品

連絡ください

今連絡してください

製品説明

製品名： Kaideli ブランド蒸発器新モデル冷蔵室空気クーラー 4.5 ミリメートル 6.0 ミリメートル 9.0 ミリメートル

1. 製品紹介:

シェル：耐食性能の強い耐低温粉末を塗布した高品質鋼板です。アルミニウムプレートまたはステンレス鋼シェルもカスタマイズできます。熱膨張・収縮による熱交換用銅管の磨耗による内部漏れの可能性を最小限に抑えるため、管板は全て2.0厚のアルミニウム合金板を使用しています。

二層水トレイ:外側の水受けプレートはヒンジラップデザイン形式であり、点検とメンテナンスが容易です。水トレイの底にあるリブ付きのスロープ設計により、排水が促進され、氷結や腐食が回避されます。内側の水受け皿をアルミプレートで覆うことで空気のバイパスを減らし、ファン効率と霜取り効果を向上させます。
熱交換パイプ：最適化されたループと熱交換効率を向上させる正三角形千鳥デザインを備えたプレミアムブランドの効率的な雌ねじパイプ。
フィン：古典的なヨーロッパスタイルの正弦波形アルミニウムフィン。これにより、空気の乱れが改善され、空気側の熱交換能力が大幅に向上します。
ファン：外部ローターを備えたカスタマイズされたハイパワーファン（動作温度：-40℃〜60℃）。モーターの絶縁クラス: グレード F、安定性と信頼性を確保できます。
解凍中：低出力、低密度のステンレス製電熱パイプです。コイル内と内側の水受けに合理的に配置され、より均一な加熱効果を確保し、除霜効果を高め、電気加熱パイプの耐用年数を延ばします。
電気接続箱:特別にカスタマイズされた電気接続箱。水、火、高電圧に耐え、簡単に配線できます。
工場でのテスト:エアクーラーは洗浄および検査され、出荷前に 25 バールの圧力保持テストに合格しています。
シート間隔:標準値: 4.5mm、6.0mm、9.0mm、さまざまな温度と湿度の要件を満たすため。
さまざまな冷媒:R404A、R507A、R134a、R22などの冷媒の要件を満たします。

2.技術パラメータリスト
電気霜取り天井の効率的な空気冷却器の技術パラメータ間隔: 4.5mm

モデル	冷凍能力kW		チューブの体積	ファンパラメータ				霜取り（電気加熱）
モデル	SC1	SC2	DMで³	风葉数X直径ファンの数 X 直径	電力W パワーW	风量m³/h 風量m³/h	射程m 範囲 m	*盘管kWサポートコイル kW * 個**	*水盘kW支水受け皿 kW * 個**
GUDL501C	6.7	4.6	3.2	1X∅500	1X414	5000	12	0.28*6	0.28*2
GUDL501D	8.1	5.6	4.3	1X∅500	1X460	4900	12	0.30*6	0.30*2
GUDL501E	9.8	6.7	5.4	1X∅500	1X460	4500	12	0.30*8	0.30*2
GUDL601E	16.6	11.4	9.2	1X∅600	1X780	7500	15	0.40*8	0.4*2
GUDL502D	22.2	15.3	11.8	2X∅500	2X460	11500	13	0.72*6	0.72*2
GUDL602D	28.9	19.9	14.7	2X∅600	2X780	16500	16	0.72*10	0.72*2
GUDL602E	33.8	23.3	18.4	2X∅600	2X780	15200	16	0.72*10	0.72*2
GUDL602F	37.8	26.1	22.1	2X∅600	2X780	14500	16	0.72*10	0.72*2
GUDL632D	40.7	28.1	23.7	2X∅630	2X800	19000	19	0.95*10	0.95*2
GUDL632E	44.1	30.4	26.9	2X∅630	2X800	18000	19	0.87*12	0.87*4
GUDL603F	54.5	37.6	32.3	3X∅600	3X780	20500	17	1.03*12	1.03*4
GUDL633F	66.8	46.1	38.8	3X∅630	3X800	25500	20	1.03*14	1.03*4

電気霜取り天井の効率的な空気冷却器の技術パラメータ間隔: 6.0mm

モデル		冷凍能力kW		チューブの体積	ファンパラメータ				霜取り（電気加熱）
モデル	SC1	SC2	SC3	DMで³	ファンの数 X 直径	パワーW	風量m³/h	範囲 m	*コイル kW 個**	*水受け皿 kW 個**
GUDD501C	5.6	4.0	3.2	3.2	1X∅500	1X414	5200	12	0.28*8	0.28*2
GUDD501D	7.1	5.1	4.0	4.3	1X∅500	1X460	5100	12	0.30*8	0.30*2
GUDD501E	8.2	5.9	4.6	5.4	1X∅500	1X460	4800	12	0.30*10	0.30*2
GUDD601E	14.4	10.3	8.1	9.2	1X∅600	1X780	8200	15	0.40*10	0.4*2
GUDD502D	18.3	13.1	10.3	11.8	2X∅500	2X460	12000	13	0.72*8	0.72*2
GUDD602D	24.1	17.2	13.6	14.7	2X∅600	2X780	17000	16	0.72*12	0.72*2
GUDD602E	29.1	20.8	16.4	18.4	2X∅600	2X780	16400	16	0.72*12	0.72*2
GUDD602F	32.1	22.9	18.1	22.1	2X∅600	2X780	15500	16	0.72*12	0.72*2
GUDD632D	33.7	24.1	19.0	23.7	2X∅630	2X800	20000	19	0.95*12	0.95*2
GUDD632E	37.2	26.6	21.0	26.9	2X∅630	2X800	19000	19	0.87*12	0.87*4
GUDD603F	46.8	33.4	26.4	32.3	3X∅600	3X780	22000	17	1.03*12	1.03*4
GUDD633F	56.7	40.5	32.0	38.8	3X∅630	3X800	26500	20	1.03*14	1.03*4

電気霜取り天井の効率的な空気冷却器の技術パラメータ間隔: 9.0mm

モデル	冷凍能力kW			チューブ容量	ファンパラメータ				霜取り（電気加熱）
モデル	SC3	SC4	SC5	DMで³	ファンの数 X 直径	パワーW	風量m³/h	範囲 m	*コイル kW 個**	*水受け皿 kW 個**
GUDJ501C	2.5	2.0	1.9	3.2	1X∅500	1X414	5300	12	0.28*8	0.28*2
GUDJ501D	3.3	2.6	2.5	4.3	1X∅500	1X460	5500	12	0.30*8	0.30*2
GUDJ501E	3.7	3.0	2.9	5.4	1X∅500	1X460	5100	12	0.30*10	0.30*2
GUDJ601E	6.5	5.2	5.0	9.2	1X∅600	1X780	8300	15	0.40*10	0.4*2
GUDJ502D	8.3	6.6	6.3	11.8	2X∅500	2X460	12500	13	0.72*8	0.72*2
GUDJ602D	10.8	8.5	7.8	14.7	2X∅600	2X780	17500	16	0.72*12	0.72*2
GUDJ602E	13.3	10.6	10.2	18.4	2X∅600	2X780	17000	16	0.72*12	0.72*2
GUDJ602F	14.5	11.6	11.1	22.1	2X∅600	2X780	16000	16	0.72*12	0.72*2
GUDJ632D	15.8	12.6	12.1	23.7	2X∅630	2X800	21000	19	0.95*12	0.95*2
GUDJ632E	17.7	14.1	13.5	26.9	2X∅630	2X800	20500	19	0.87*12	0.87*4
GUDJ603F	21.4	17.1	16.4	32.3	3X∅600	3X780	23000	17	1.03*12	1.03*4
GUDJ633F	25.4	20.3	19.5	38.8	3X∅630	3X800	27000	20	1.03*14	1.03*4

電気霜取り天井の効率的な空気冷却器の全体寸法と設置サイズ間隔: 4.5mm

モデル	インターフェース仕様(mm)		*全体寸法 BTH*	設置寸法					重み	アウトラインアイコン
モデル	インレットパイプ/リターンパイプ	排水量(インチ)	*長さ幅高さ(mm):6101,2501,040*	L	E1	E2	E3	F	kg	アウトラインアイコン
GUDL501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	36	あ
GUDL501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	38	あ
GUDL501E	∅12/∅22	G1	952490674	430	640	/	/	126	44	あ
GUDL601E	∅16/∅28	G1	1172490831	430	860	/	/	126	56	あ
GUDL502D	∅16/∅35	G1	1992400680	340	840	840	/	126	80	B
GUDL602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	95	B
GUDL602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	115	B
GUDL602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	125	B
GUDL632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	144	B
GUDL632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	160	B
GUDL603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	166	C
GUDL633F	∅25/∅50	G2	2751490984	430	813	813	813	126	196	C

電気霜取り天井の効率的な空気冷却器の外形寸法と設置サイズ間隔：6.0mm

モデル	インターフェース仕様(mm)		*全体寸法 BTH*	設置寸法					重み	アウトラインアイコン
モデル	インレットパイプ/リターンパイプ	排水量(インチ)	*長さ幅高さ(mm):6101,2501,040*	L	E1	E2	E3	F	kg	アウトラインアイコン
GUDD501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	35	あ
GUDD501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	37	あ
GUDD501E	∅12/∅22	G1	952490674	430	640	/	/	126	43	あ
GUDD601E	∅16/∅28	G1	1172490831	430	860	/	/	126	57	あ
GUDD502D	∅16/∅35	G1	1992400680	340	840	840	/	126	78	B
GUDD602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	93	B
GUDD602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	112	B
GUDD602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	122	B
GUDD632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	140	B
GUDD632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	154	B
GUDD603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	162	C
GUDD633F	∅25/∅50	G2	2751490984	430	813	813	813	126	192	C

電気霜取り天井の効率的な空気冷却器の外形寸法と設置サイズ間隔：9.0mm

モデル	インターフェース仕様(mm)		*全体寸法 BTH*	設置寸法					重み	アウトラインアイコン
モデル	インレットパイプ/リターンパイプ	排水量(インチ)	*長さ幅高さ(mm):6101,2501,040*	L	E1	E2	E3	F	kg	アウトラインアイコン
GUDJ501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	34	あ
GUDJ501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	36	あ
GUDJ501E	∅12/∅22	G1	952490674	430	640	/	/	126	42	あ
GUDJ601E	∅16/∅28	G1	1172490831	430	860	/	/	126	55	あ
GUDJ502D	∅16/∅35	G1	1992400680	340	840	840	/	126	76	B
GUDJ602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	94	B
GUDJ602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	114	B
GUDJ602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	121	B
GUDJ632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	139	B
GUDJ632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	160	B
GUDJ603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	162	C
GUDJ633F	∅25/∅50	G2	2751490984	430	813	813	813	126	190	C

3.製品概要図

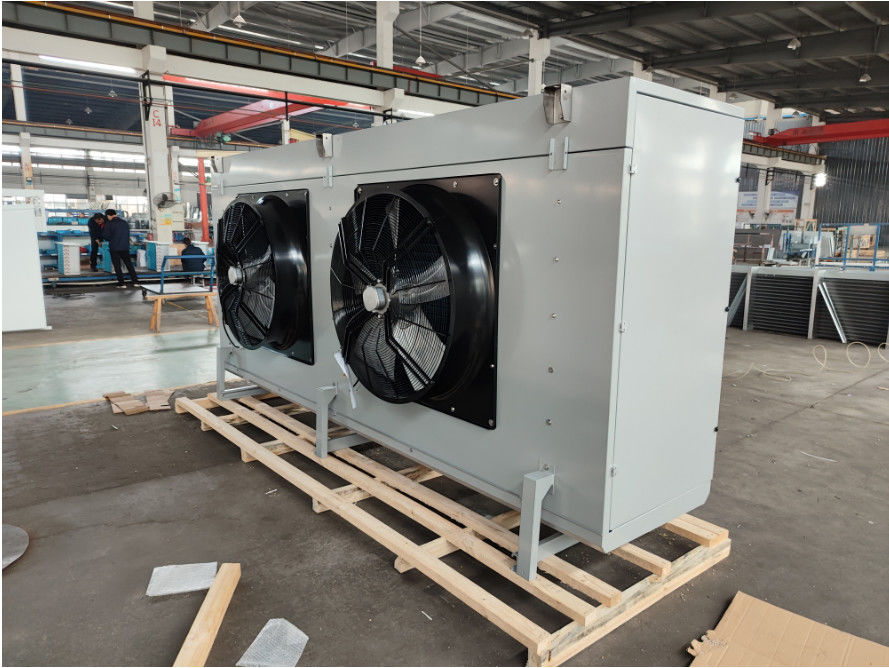

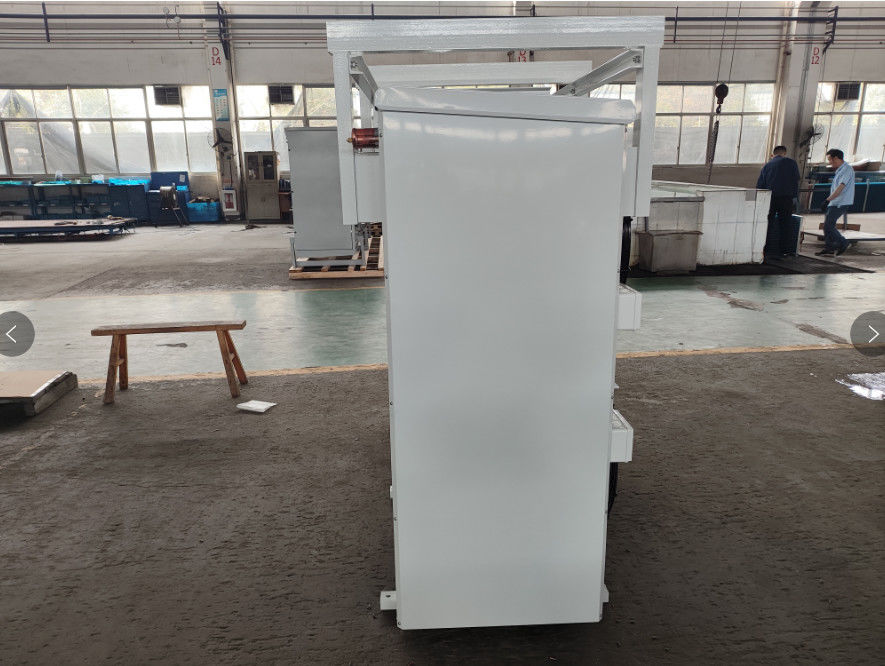

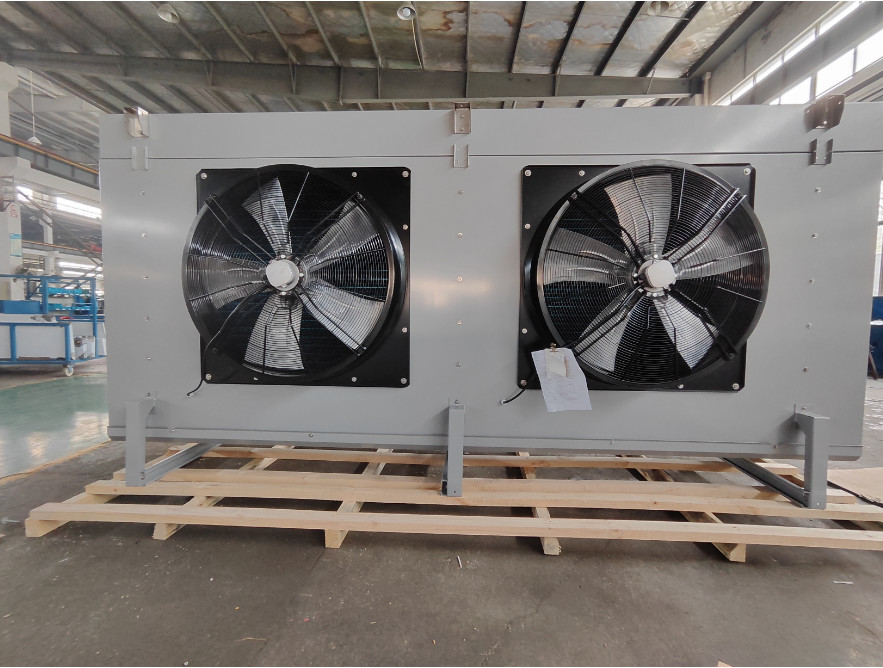

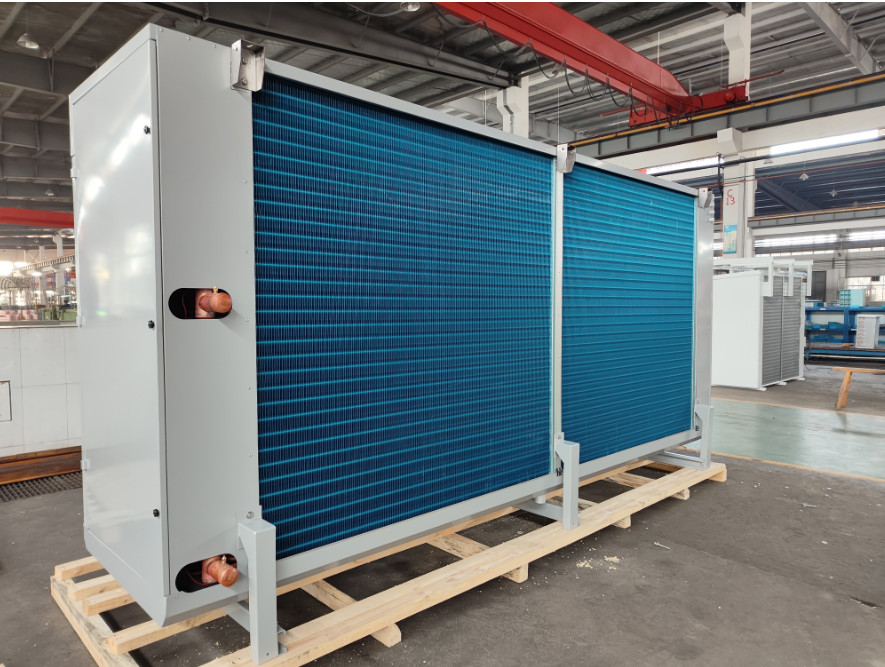

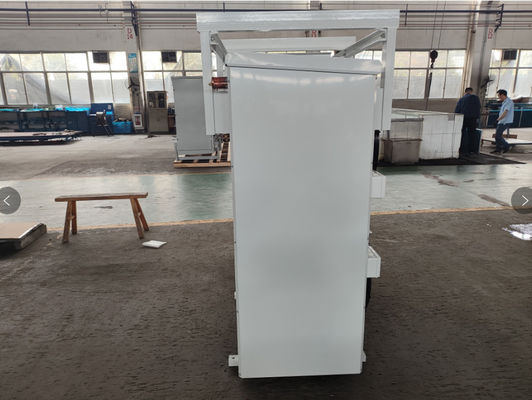

380V 天井型エアクーラー 0

380V 天井型エアクーラー 1

380V 天井型エアクーラー 2

注1: 設計基準

標準熱交換条件	吸気温度	蒸発温度	相対湿度	吸湿係数	過熱度
SC1	10℃	0℃	85%	1.35	6.5K
SC2	0℃	-8℃	85%	1.15	5.2K
SC3	-18℃	-25℃	95%	1.05	4.6K
SC4	-25℃	-31℃	95%	1.01	3.9K
SC5	-34℃	-40℃	95%	1.01	3.9K
