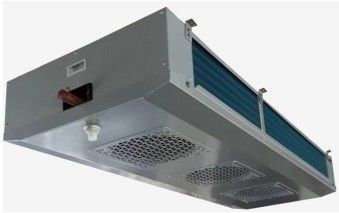

製品名: WEIGUANGモータークールルームの蒸化器の冷凍装置
欧州共同体シリーズ商業DUAL-DISCHARGEユニット・クーラー
1. 製品の説明:
欧州共同体シリーズ商業二重排出の空気クーラーは双方で底および空気出口で空気入口との極めて薄い構造の設計を、採用する。プロダクトに小さい設置スペースがあり、小さい高さのサイズの人を配置された処理部屋か冷蔵室で主に使用される。
この一連のプロダクトに次の特徴がある:
●包装:銀製の粉のコーティング（RAL7001）が付いているAl Mg合金シート、それに強いanti-corrosion特性およびライト級選手がある。
●蒸化器のエンドプレートはアルミニウム版を、効果的に保護する銅管を、減らす重量を採用する。
●二重水版の設計:蝶番の構造の設計、便利な操作の外水版;内部水皿はアルミニウム版の樋の構造を採用する。凝縮させた水か霜を取り除かれた水は内部水皿を通した外水皿の出口に直接排出される。
●コイル:38.1×33の、三角形の整理間隔をあける、銅の管φ12は熱伝達の効率高い。
●低温貯蔵の異なった温度の条件を満たす4.0および6.0mmの親水性のフィルム、ひれの間隔の波形アルミニウムひれ。
●ファン:外的な回転子ファン、ファンの指定φ350の働く温度-30~60℃のファン1に4.の数。高速および低速設計を使うと、異なった騒音の条件を満たすことができる。
●霜を取り除くこと:標準的な電気に熱する霜を取り除くことはコイルの管のひれで、ステンレス鋼のヒート パイプ配られ、内部水版は、よい霜を取り除く効果をもたらす。
●IP65等級の防水ジャンクション・ボックスおよび防水コネクター、ファンおよびヒート パイプは独立したワイヤー箱を、よりよい防水効果と、高い信頼性採用する。
●空気クーラーの出口は便利であるschraderのalveがユーザーが圧力を検出することができるように装備されている。
●厳密な工場圧力試験、テスト圧力23bar。
●拡張弁は顧客の要求に従ってプレインストールすることができる。
●それはR404A、R507A、R448A、R449A、R134a、R22等のための冷却剤に会うことができる。
2. 標準的な構成および選択:
| 部品 | 構成 | 部品 | 構成 | ||
| 包装 | 粉のコーティングが付いているAl Mg合金シート | ● | 霜を取り除くこと | 空気霜を取り除くこと | ○ |
| 粉のコーティングが付いているシート | ○ | 電気ヒート パイプ | ● | ||
| 粉のコーティングが付いている電流を通されたシート | ○ | 熱いガス | ○ | ||
| ステンレス鋼の版 | ○ | 拡張弁 | ○ | ||
| ファン | WEIGUANGモーター | ● | Drainpipeは不正に操作する | ○ | |
| EBMモーター | ○ | 風の管の暖房ベルト | × | ||
| 風のバケツ モーター | × | ||||
| ひれ | アルミニウムひれ | ○ | |||
| 親水性アルミニウムひれ | ● | ||||
●:標準;○:選択;×:選んではいけない
3. 技術的なデータ用紙:
3.1標準的な速度ファン（1420rpm）:
3.1.1 4.0mmの間隔をあけるひれ
| モデル |
Capacity/R404A （KW） |
表面 | 管の容積 | 気流 | Airthrow | 関係の管 | 重量 | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
M2 | dm3 | m3/h | m | 入口 | 出口 | 下水管 | kg | |
| EC351/CLN-ET | 3.2 | 4.7 | 13.1 | 2.5 | 2200 | 6 | φ12 | φ22 | G1」 | 31 |
| EC351/DLN-ET | 4.0 | 5.8 | 17.5 | 3.4 | 2000年 | 6 | φ12 | φ22 | G1」 | 33 |
| EC352/CLN-ET | 6.5 | 9.5 | 26.3 | 4.7 | 4400 | 8 | φ12 | φ22 | G1」 | 51 |
| EC352/DLN-ET | 8.0 | 11.7 | 35.0 | 6.3 | 4000 | 8 | φ12 | φ22 | G1」 | 55 |
| EC353/CLN-ET | 9.8 | 14.4 | 39.4 | 6.9 | 6600 | 9 | φ16 | φ28 | G1」 | 73 |
| EC353/DLN-ET | 12.0 | 17.6 | 52.5 | 9.2 | 6000 | 9 | φ16 | φ28 | G1」 | 79 |
| EC354/CLN-ET | 13.1 | 19.2 | 52.5 | 9.1 | 8800 | 10 | φ16 | φ28 | G1」 | 93 |
| EC354/DLN-ET | 16.1 | 23.6 | 70.0 | 12.2 | 8000 | 10 | φ16 | φ35 | G1」 | 100 |
1.Inはテーブル、Tc冷たい室温、ΔΤである冷蔵室の臨時雇用者間の相違である。そして蒸発の臨時雇用者。
2. airthrowは周囲温度で0.5m/s空気間隔着いたである。
3. 他の働く条件の冷却容量のために、補正係数を参照しなさい。
3.1.2 6.0mmの間隔をあけるひれ
| モデル |
Capacity/R404A （KW） |
表面 | 管の容積 | 気流 | Airthrow | 関係の管 | 重量 | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
M2 | dm3 | m3/h | m | 入口 | 出口 | 下水管 | kg | |
| EC351/CDN-ET | 2.5 | 2.0 | 9.0 | 2.5 | 2350 | 6 | φ12 | φ22 | G1」 | 30 |
| EC351/DDN-ET | 3.1 | 2.4 | 12.0 | 3.4 | 2200 | 6 | φ12 | φ22 | G1」 | 32 |
| EC352/CDN-ET | 5.1 | 4.1 | 18.1 | 4.7 | 4700 | 8 | φ12 | φ22 | G1」 | 50 |
| EC352/DDN-ET | 6.3 | 5.0 | 24.1 | 6.3 | 4400 | 8 | φ12 | φ22 | G1」 | 53 |
| EC353/CDN-ET | 7.6 | 6.0 | 27.1 | 6.9 | 7050 | 9 | φ16 | φ28 | G1」 | 71 |
| EC353/DDN-ET | 9.4 | 7.5 | 36.1 | 9.2 | 6600 | 9 | φ16 | φ28 | G1」 | 76 |
| EC354/CDN-ET | 10.1 | 8.0 | 36.1 | 9.1 | 9400 | 10 | φ16 | φ28 | G1」 | 91 |
| EC354/DDN-ET | 12.5 | 10.0 | 48.2 | 12.2 | 8800 | 10 | φ16 | φ35 | G1」 | 97 |
1.Inはテーブル、Tc冷たい室温、ΔΤである冷蔵室の臨時雇用者間の相違である。そして蒸発の臨時雇用者。
2. airthrowは周囲温度で0.5m/s空気間隔着いたである。
3. 他の働く条件の冷却容量のために、補正係数を参照しなさい。
3.2低速ファン（920rpm）:
3.2.1 4.0mmの間隔をあけるひれ
| モデル |
Capacity/R404A （KW） |
表面 | 管の容積 | 気流 | Airthrow | 関係の管 | 重量 | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
M2 | dm3 | m3/h | m | 入口 | 出口 | 下水管 | kg | |
| EC351/CLS-ET | 2.4 | 3.2 | 13.1 | 2.5 | 1150 | 5 | φ12 | φ22 | G1」 | 31 |
| EC351/DLS-ET | 2.8 | 3.8 | 17.5 | 3.4 | 1300 | 5 | φ12 | φ22 | G1」 | 33 |
| EC352/CLS-ET | 4.7 | 6.6 | 26.3 | 4.7 | 2300 | 7 | φ12 | φ22 | G1」 | 51 |
| EC352/DLS-ET | 5.6 | 7.7 | 35.0 | 6.3 | 2600 | 7 | φ12 | φ22 | G1」 | 55 |
| EC353/CLS-ET | 7.1 | 9.8 | 39.4 | 6.9 | 3450 | 8 | φ16 | φ28 | G1」 | 73 |
| EC353/DLS-ET | 8.4 | 11.6 | 52.5 | 9.2 | 3900 | 8 | φ16 | φ28 | G1」 | 79 |
| EC354/CLS-ET | 9.5 | 13.0 | 52.5 | 9.1 | 4600 | 9 | φ16 | φ28 | G1」 | 93 |
| EC354/DLS-ET | 11.2 | 15.4 | 70.0 | 12.2 | 5200 | 9 | φ16 | φ35 | G1」 | 100 |
1.Inはテーブル、Tc冷たい室温、ΔΤである冷蔵室の臨時雇用者間の相違である。そして蒸発の臨時雇用者。
2. airthrowは周囲温度で0.5m/s空気間隔着いたである。
3. 他の働く条件の冷却容量のために、補正係数を参照しなさい。
3.2.2 6.0mmの間隔をあけるひれ
| モデル |
Capacity/R404A （KW） |
表面 | 管の容積 | 気流 | Airthrow | 関係の管 | 重量 | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
M2 | dm3 | m3/h | m | 入口 | 出口 | 下水管 | kg | |
| EC351/CDS-ET | 2.0 | 1.6 | 9.0 | 2.5 | 1300 | 5 | φ12 | φ22 | G1」 | 30 |
| EC351/DDS-ET | 2.4 | 1.9 | 12.0 | 3.4 | 1450 | 5 | φ12 | φ22 | G1」 | 32 |
| EC352/CDS-ET | 4.2 | 3.3 | 18.1 | 4.7 | 2600 | 7 | φ12 | φ22 | G1」 | 50 |
| EC352/DDS-ET | 5.1 | 4.0 | 24.1 | 6.3 | 2900 | 7 | φ12 | φ22 | G1」 | 53 |
| EC353/CDS-ET | 6.2 | 5.0 | 27.1 | 6.9 | 3900 | 8 | φ16 | φ28 | G1」 | 71 |
| EC353/DDS-ET | 7.6 | 6.0 | 36.1 | 9.2 | 4350 | 8 | φ16 | φ28 | G1」 | 76 |
| EC354/CDS-ET | 8.3 | 6.6 | 36.1 | 9.1 | 5200 | 9 | φ16 | φ28 | G1」 | 91 |
| EC354/DDS-ET | 10.1 | 8.0 | 48.2 | 12.2 | 5800 | 9 | φ16 | φ35 | G1」 | 97 |
1.Inはテーブル、Tc冷たい室温、ΔΤである冷蔵室の臨時雇用者間の相違である。そして蒸発の臨時雇用者。
2. airthrowは周囲温度で0.5m/s空気間隔着いたである。
3. 他の働く条件の冷却容量のために、補正係数を参照しなさい。
4. 電気パラメータ テーブル:
| モデル | ファン モーター | 電気に霜を取り除くこと | |||||
|
電圧 （v） |
力 （w） |
現在 （a） |
速度 （r/min） |
コイル （KW） |
皿 （KW） |
合計 （KW） |
|
| 純EC351/** | 380-3 | 165 | 0.43 | 1420 | 2×0.6 | 2×0.6 | 2.4 |
| 純EC352/** | 380-3 | 330 | 0.86 | 1420 | 2×1.1 | 2×1.1 | 4.4 |
| 純EC353/** | 380-3 | 495 | 1.29 | 1420 | 2×1.6 | 2×1.6 | 6.4 |
| 純EC354/** | 380-3 | 660 | 1.72 | 1420 | 2×2.0 | 2×2.0 | 8.0 |
| EC351/**セット | 380-3 | 80 | 0.32 | 920 | 2×0.6 | 2×0.6 | 2.4 |
| EC352/**セット | 380-3 | 160 | 0.64 | 920 | 2×1.1 | 2×1.1 | 4.4 |
| EC353/**セット | 380-3 | 240 | 0.96 | 920 | 2×1.6 | 2×1.6 | 6.4 |
| EC354/**セット | 380-3 | 320 | 1.28 | 920 | 2×2.0 | 2×2.0 | 8.0 |
正しいevaparatorを選ぶ5.How:
通常、蒸化器のcapacity=cold部屋の冷却容量*1.15を選びなさい
1.Whenはひれスペースとして0℃のまわりに冷たい室温、選ぶ4.5mmをある。
蒸化器choose=1.0*Q0
2.Whenはひれスペースとして-18℃のまわりに冷たい室温、選ぶ6mmをある。
Evaparator choose=1.1*Q0
3.Whenはひれスペースとして-25℃のまわりに冷たい室温、選ぶ9mmをある。
Evaparator choose=1.27*Q0
注目:水は霜を取り除き、熱いガスはタイプのであるまた任意霜を取り除く。
カスタマイズされた指定は私に細部についてはメッセージを残す。
他の関連製品を知る6.Wantか。-詳細仕様のための映像をかちりと鳴らしなさい
質を保証する7.Howか。プロシージャか。
私達のQC部は各ステップの確かめる
8.Do工場か。
私達は1995年に確立される工場で、24yearsによって、すべての私達の顧客によって歓迎されて成長した。すべてのあなたのサポートのために今私達は覆われ、あなたの支持以上300人が50000平方メートル新しく、健康な食糧を食べることの私達の夢の継続の非常に重要であるの大きい系列である。
9.Do展覧会に出席するか。
毎年私達は国内国民に出席し、私達を結合するために外国展覧会、また展覧会に出席するために私達の代理店を歓迎する支える。
10.Whyは私達を選ぶ
専門:23年は1事冷凍装置を集中する
物質的私達は十分使用する
証明書:特別な圧力装置の作成のセリウム、ISOおよびcetiifcate
11.Projects参照か。
12.FAQ
1、Q:あなたの工場住所はどこにあるか。
:私達は工場冷凍装置に置かれてであり、基礎Shengzhou、浙江省作り出す。
2、Q:あなたのパッケージは何であるか。
:私達のパッケージは習慣に従うために元の木を含まないように要求しない。
3、Q:あなたのMOQは何であるか。
:通常のプロダクトはセット1から命令できる。
4、Q:サンプルを提供できるか。
:はい、私達はあなたの充満でsample.and費用および配達を提供してもいい。
5、Q:私はあなたのリストのプロダクトを見つけることができないか。
:私に直接連絡しなさい。
6、Q:私はいかにあなたの工場を確認してもいいか。
:私達に局のVeritasのレポートの第三者の確認された文書がある、会社のページでダウンロードするか、または得るために私にメッセージを残すことができる。
